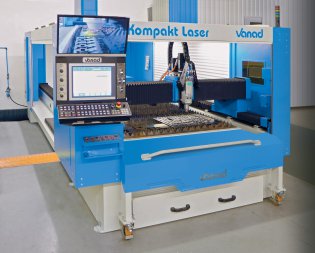

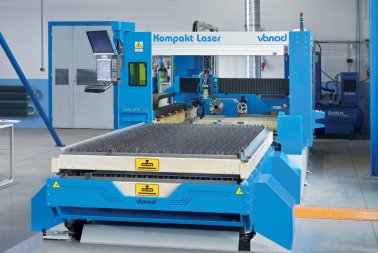

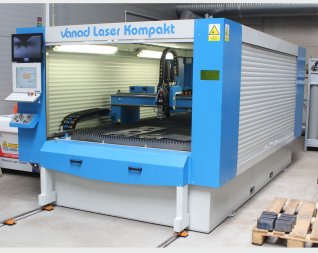

Řezací stroj Vanad KOMPAKT Laser
Stroj Vanad KOMPAKT Laser zajistí vaší firmě rychlé a zároveň velmi úsporné tvarové řezání do plechů i trubek. Je vhodný pro malé a střední firmy, ale obstojí i ve velkých provozech. Stroj vám rádi předvedeme v našem předváděcím centru, v případě zájmu domluvíme referenční návštěvu.
KATALOGOVÝ LIST - LASEROVÝ ŘEZACÍ STROJ Vanad KOMPAKT Laser
ve formátu PDF je k dispozici zde >>
Varianty materiálových roštů u stroje Vanad KOMPAKT Laser
A – manuálně výsuvný rošt
B – motorově výsuvný rošt
C – dva hydraulicky výměnné rošty
D – dva manuálně výsuvné rošty
Výhody pro vás
- Intuitivní ovládání stroje, které zvládne i začátečník.
- Minimální údržba, vysoká životnosti laserového zdroje a výrazně nižší energetická spotřeba vláknového laseru šetří vaše náklady.
- Kompaktní design umožňuje rychlou montáž a usnadňuje manipulaci se strojem.
- Přesné řezání velmi složitých tvarů a vysoce reflexních materiálů je samozřejmostí.
- Stroj je již ve standardu vybaven kamerou pro sledování řezu na samostatném monitoru a obsáhlou knihovnou maker.
- Automatické rolety a průhledy s ochranným filtrem zvyšují bezpečnost pracoviště.
- Pro nižší tloušťky nabízíme možnost ekonomického řezání stlačeným vzduchem.
- Automatické odsávání zplodin systémem nezávislých sekcí zaručuje maximální efektivitu odsávání a čisté pracovní prostředí.
- Vzdálený servisní přístup do řídicího systému stroje umožňuje rychlý servisní zásah odkudkoliv na světě.
- Funkce návrat k nedokončenému pálicímu programu umožňuje přerušit pálicí program např. na konci pracovní směny.
Sjednejte si termín ukázky stroje na obchod@vanad.cz. Vaše materiály zdarma otestujeme.

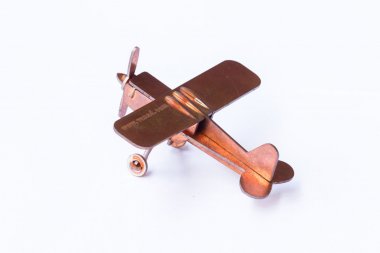

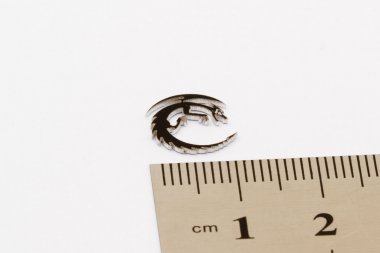

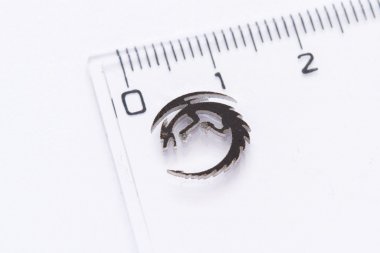

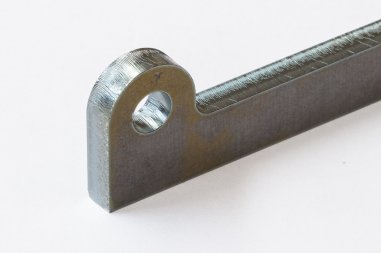

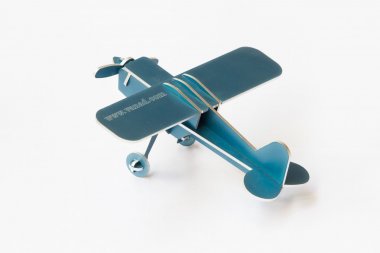

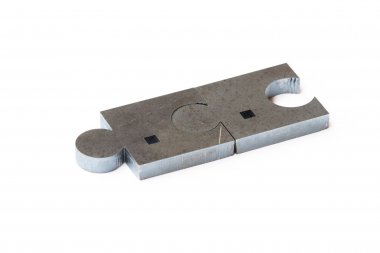

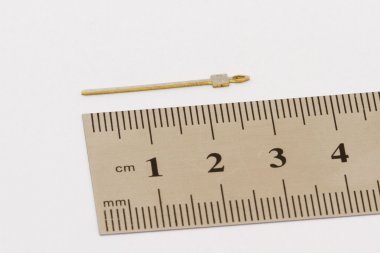

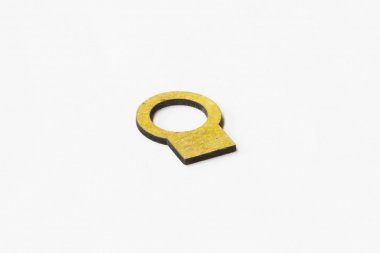

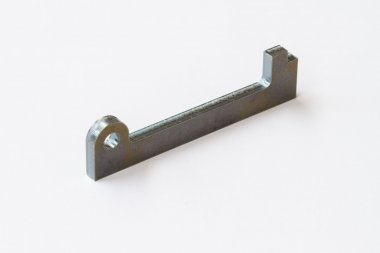

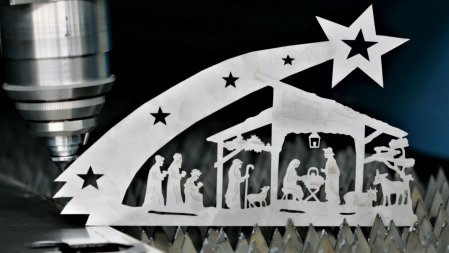

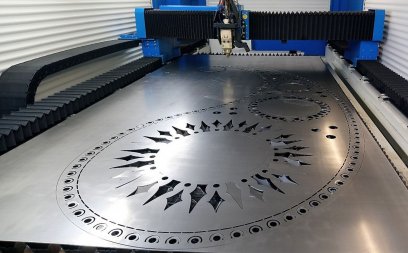

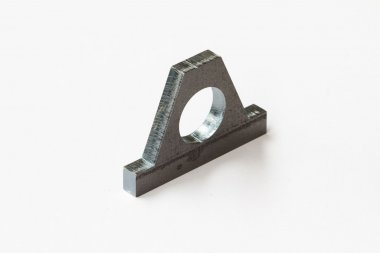

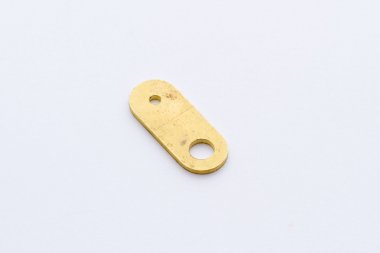

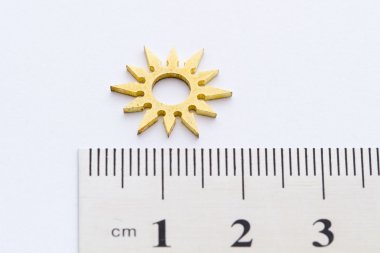

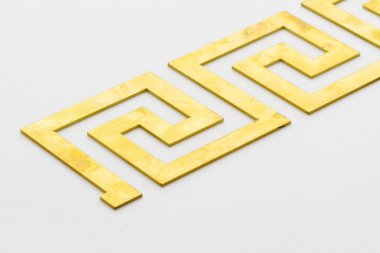

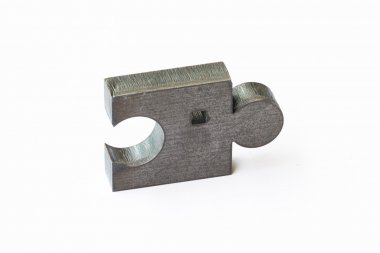

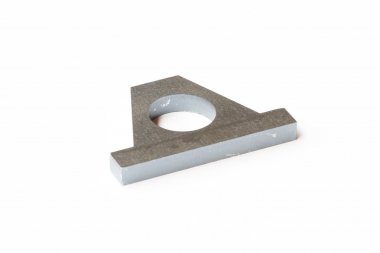

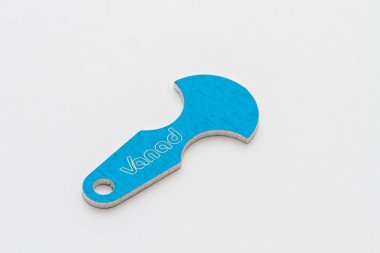

Výpalky
Fokusovaný paprsek vláknového laseru řeže kovové i nekovové materiály běžných formátů, např. konstrukční ocel, nerez, hliník, HSS, mosaz, bronz, měď, slídové desky, klingerit, mirelon, pěnový polyethylen, antivibromat, karton, korek, vlnitou lepenku atd.
Vybavení
Standardní vybavení
- spolehlivý otevřený řídicí systém B&R s možností individuálního doplnění doplňkových funkcí
- řízený propal pro vyšší životnost spotřebních dílů
- vlastní protikolizní systém procesní hlavy
- laserové značení
- kapacitní řízení výšky řezací hlavy
- kamera pro sledování řezu na samostatném monitoru
- průhledy s ochranným filtrem o velikosti A4/A3
- manuálně výsuvný materiálový rošt
- sekčně odsávaný materiálový stůl pro vyšší účinnost
- ohebné energetické řetězy ve všech osách
- přenos pálicích dat pomocí LAN sítě, Wi-Fi nebo USB
- čištění trysky
Volitelné vybavení
- zařízení pro zpracování trubek RotCUT
- elektricky výsuvný rošt
- dva hydraulicky výměnné rošty pro minimalizaci přípravných časů
- dva manuálně výměnné rošty pro minimalizaci přípravných časů
- velkoformátové boční průhledy s ochranným filtrem
- CAD/CAM software pro přípravu pálicích dat
- ochranné měchy na všech osách stroje
- dálkové ovládání
- optické závory kolem vysunutého roštu
- dopravníkový pás
Software
Operační systém
Vanad KOMPAKT Laser je vybaven osvědčeným řídicím systémem, vyvinutým od B&R Automation, předního světového dodavatele automatizační techniky.
Pracujeme s prověřenými komponenty předních světových výrobců. Cenově dostupný pálicí stroj Vanad KOMPAKT Laser je osazený vláknovým laserovým zdrojem od IPG Photonic a procesní řezací hlavou od firmy Precitec.
CAD / CAM software pro pálicí plány
Laserové stroje Vanad mohou využít rozsáhlou škálu software pro přípravu pálicích plánů, jako jsou programy WRykRys, LANTEK Nesting, Hypertherm ProNest, RADAN, SAPS a další. Tyto programy pokrývají většinu požadavků.

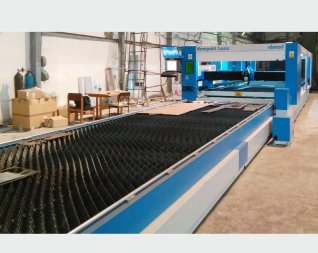

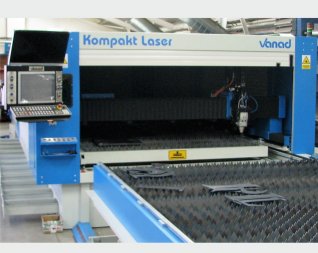

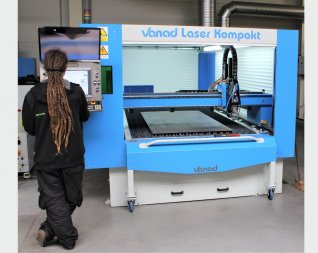

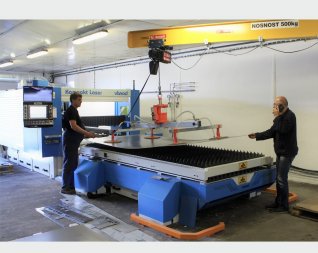

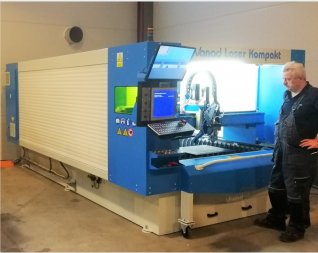

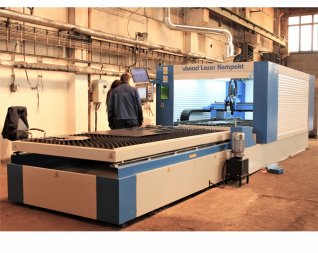

Pracoviště Vanad KOMPAKT Laser

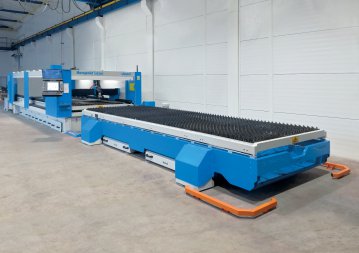

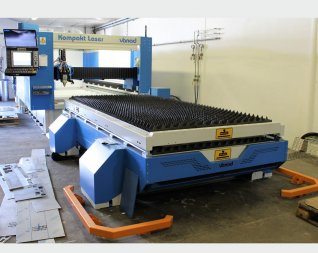

Vanad KOMPAKT Laser 1,5 x 6m, 2 x automatický, hydraulicky výsuvný rošt s výsuvem dopředu doplněno o vláknový laserový zdroj 3 kW YLS 3000 – CUT. Realizace únor 2017

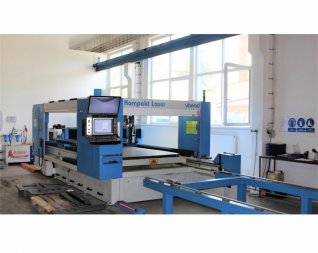

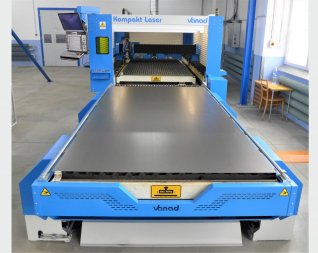

Vanad KOMPAKT Laser 1,5 x 3m, výsuvný materiálový rošt s elektrickým pohonem doplněný o laserový vláknový zdroj 1 kW YLS1000 – Y14. Realizace 2015

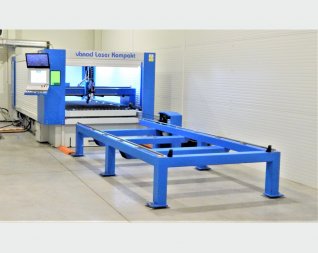

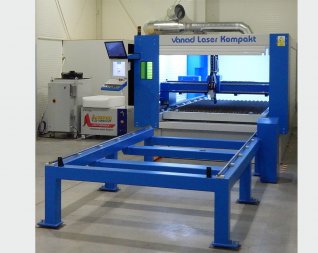

Vanad KOMPAKT Laser 1,5 x 3m, elektricky výsuvný materiálový stůl doplněný o rotátor RotCUT pro pálení otvorů do trubek, umístěných mimo pracovní rošty. Realizace 2017

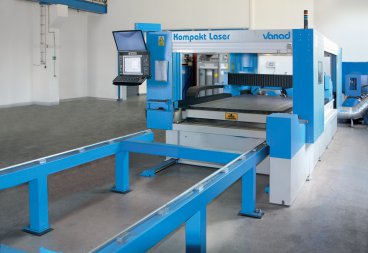

Vanad KOMPAKT Laser 1,5 x 3 m automatický přesuvný stůl - 2x materiálový rošt. Realizace 2015

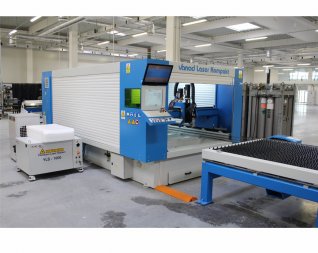

Vanad KOMPAKT Laser – 1,5 x 3m, výsuvný materiálový rošte s elektrickým pohonem. Laser vláknový zdroj 1 kW YLS 1000 – Y14. Realizace červen 2015

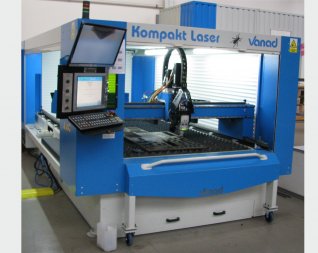

Vanad KOMPAKT Laser 1,5 x 3m , výsuvný materiálový rošt s elektrickým pohonem, Laser vláknový zdroj IPG 1 kW YLS1000. Realizace 2015
Vanad KOMPAKT Laser 1,5 x 3m, materiálový rošt s ručním výsuvem dopředu. Laser hlava Precitech LightCutter. Realizace 2018
Vanad KOMPAKT Laser 2 x 6 m, 2 x Ruční výsuv stolu pro formát 1 500 x 3000 mm s dvěma pojezdovými dráhami 1 x dopředu a 1 x dozadu. Realizace 2018
Vanad KOMPAKT Laser se dvěma hydraulicky výměnnými materiálovými rošty a 2 kW laserovým zdrojem IPG, realizace 2016.
Vanad KOMPAKT Laser s motorově výsuvným materiálovým roštem a 1 kW laserovým zdrojem IPG, realizace 2017
Vanad KOMPAKT Laser s manuálně výsuvným materiálovým roštem a 3 kW laserovým zdrojem IPG, realizace 2017.

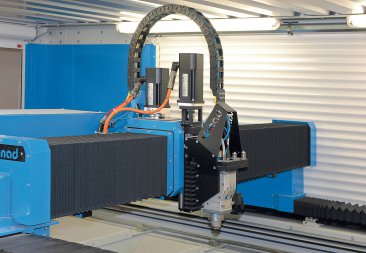

Zakrytí pojezdů kevlarovými měchy pro výrazně vyšší spolehlivost a životnost pojezdů. Vysoká tepelná odolnost.
Dotykový panel 15" má variantní umístění s otočným ramenem, je doplněn o monitor pro sledování řezu.

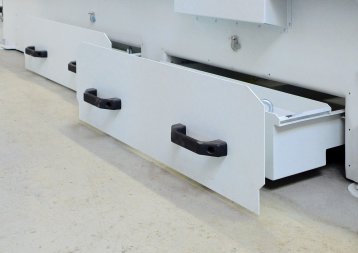

Kontejnery na odpad s variantním umístěním.

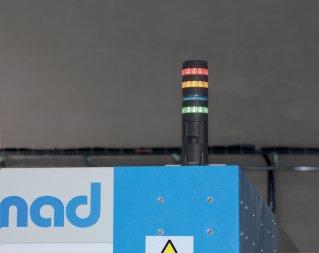

Signalizační maják pro zobrazení aktuálního stavu pálení.

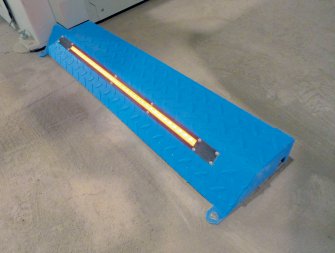

Optické závory pro bezpečnost operátora při výměně roštů.

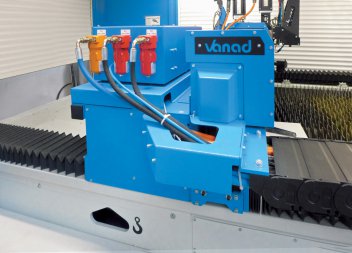

Automatická plynová konzole N2, O2, vzduch s automatickým přepínáním.
Přídavné dálkové ovládání stroje pro řezání do trubek a profilů a pro ovládání rolet.

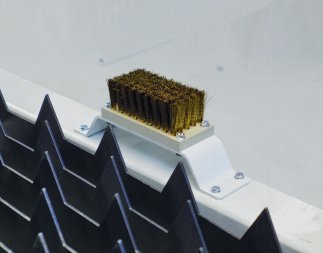

Čištění trysky laserové hlavy je automaticky ovládané ze systému a zvýšuje životnost spotřebních dílů.

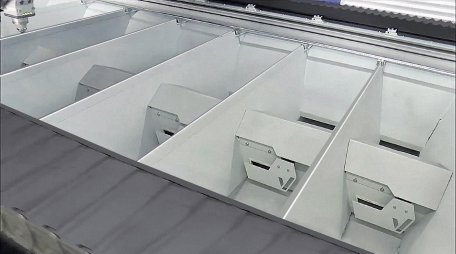

Sekční odsávaní materiálového stolu.
